Задвижка стальная 30с41нж

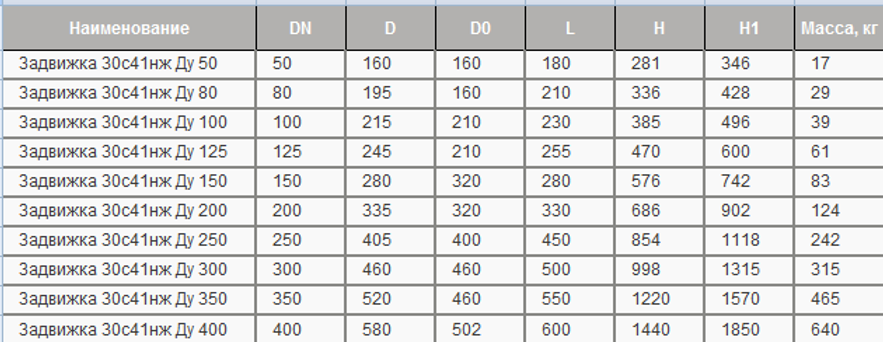

Технические характеристики задвижек 30с41нж

Показатели назначения задвижек 30с41нж

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

  • Температура рабочей среды: от −40°С до +450°С

  • Условия эксплуатации: У1

  • Минимальная температура окружающего воздуха: −40°С

Материальное исполнение задвижек 30с41нж

  • 1. Корпус: сталь 25Л

  • 2. Крышка: сталь 25Л

  • 3. Клин (диски): сталь 25Л

  • 4. Шпиндель: 20Х13

  • 5. Гайка шпинделя: сталь 45, латунь ЛС59-1 (для исполнения под приварку)

  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87

  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87

  • 8. Болт откидной: сталь 35

  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит

  • 10. Набивка сальника: АГИ, ТРГ

  • 11. Маховик: сталь 25Л

  • 12. Подшипник: шариковый упорный

  • 13. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6

  • 14. Наплавка на клине: 13Х25Т, 10Х17Т
