Затвор поворотный дисковый Tecofi (Франция) Ду50-300, Ру16 атм.

Тип Tecofi с гладкими проушинами предназначен для установки на трубопроводах. 100 % герметичность в двух направлениях.
Строительные длины согласованно нормами NF EN 12266-1.
Два типа седловых уплотнений:
• Форма уплотнения «кольцо», которое обеспечивает полную герметичность (седловое уплотнение может быть приклеено к корпусу для применения в вакууме).
• Конструкция с внутренним усилением синтетической смолой позволяет уменьшить
поворотный момент.

Шток состоит из двух частей, что позволяет значительно уменьшить коэффициент потери
давления, благодаря уменьшенной толщине диска и его форме, особенно в малых размерах
от DN 40 до DN 100 диаметров.
Диск прошел специальную механическую обработку по краю, что обеспечивает уменьшение усилия и постоянство значения величины поворотного момента.
Прочно посаженный шток. Прокладки на оси из нержавеющей стали покрыты PTFE.
Заменяемое седловое уплотнение. Верхний фланец по ISO 5211.

Диаметры: DN40-300
Температура рабочей среды: до 1300С.
Материал:
диск – сталь;
корпусных деталей – серый чугун;
материал уплотнительных поверхностей – резина.
Присоединение: межфланцевое (гладкие проушины)
Среда рабочая: вода, воздух
Управление: ручной привод.
Давление номинальное МПа (кгс/см2): 1,67

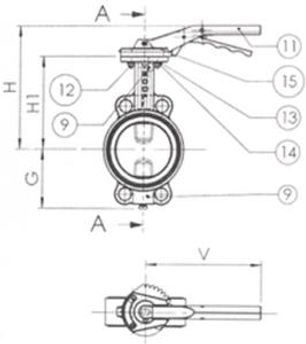

Затвор состоит из следующих основных деталей: 1-Корпус, 2-Диск, 3-Манжета, 4-Нижний шток, 5-Верхний шток, 6-Направляющая втулка, 7-Кольцевая прокладка, 8-Прокладка, 9-Шпонка, 10-Зубчатый сектор, 11-Ручка, 12-Болт,13-Шайба, 14-Гайка, 15-Винт.
