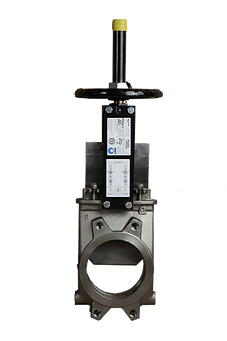

Ножевой затвор (Шиберная задвижка) СМО (Испания) Ду50-300, Ру10 атм.

Европейский производитель задвижек – компания CMO (Испания) – обладает более чем 40-летним опытом в области проектирования и изготовления задвижек, гарантирует качество продукции, проверенное тысячами клиентов по всему миру. Основной конструкции задвижки является корпус, который может изготавливаться как цельнолитым, так и сборным. Материалами корпуса могут являться чугун (GG25, GGG50), углеродистая (A216WCB), легированная, в том числе нержавеющая, сталь (CF8M). Задвижки из углеродистой стали и чугуна имеют эпоксидное антикоррозионное покрытие.
Нож шиберных задвижек CMO производится их нержавеющей стали, полируется с обеих сторон и имеет закругленную кромку для защиты уплотнения от повреждений.
Варианты седлового уплотнения могут быть в виде металл-металл, металл-эластомер, эластомер-эластомер и зависимости от типа задвижек.
Все приводы шиберных задвижек CMO: ручной, электромагнитный, пневматический – являются взаимозаменяемыми, что повышает эксплуатационные возможности задвижек.
Аналогом шиберных задвижек для судовых шлюзов, канализационных и других систем являются шиберные затворы.

Диаметры: DN50-300
Температура рабочей среды: до 1100С.
Материал:  диск – сталь, корпусных деталей – серый чугун, уплотнение - EPDM.
Присоединение: Межфланцевое.
Среда рабочая: вода и пар, газообразные среды, нефтепродукты от -60 до 110
Уравление: ручной привод.
Давление номинальное МПа (кгс/см2): 1,0



Затвор состоит из следующих основных деталей:

1-Корпус, 2-Нож, 3-Направляющая ножа, 4-Сальник, 5-Набивка сальника,

6-Прокладка, 7-Опорные пластины, 8-Кольцо, 9-Уплотнение, 10-Шток,

11-Траверса, 12-Гайка штока, 13-Контргайка, 14-Маховик, 15-Гайка, 16-Колпак,

17-Верхняя заглушка.
